一、產品用途

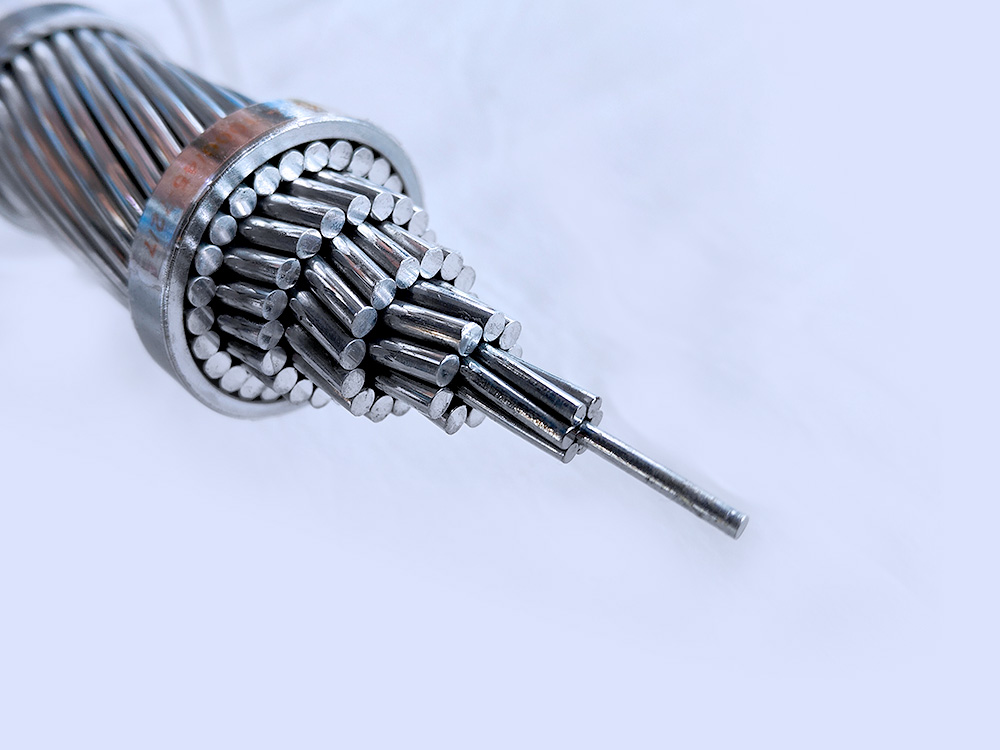

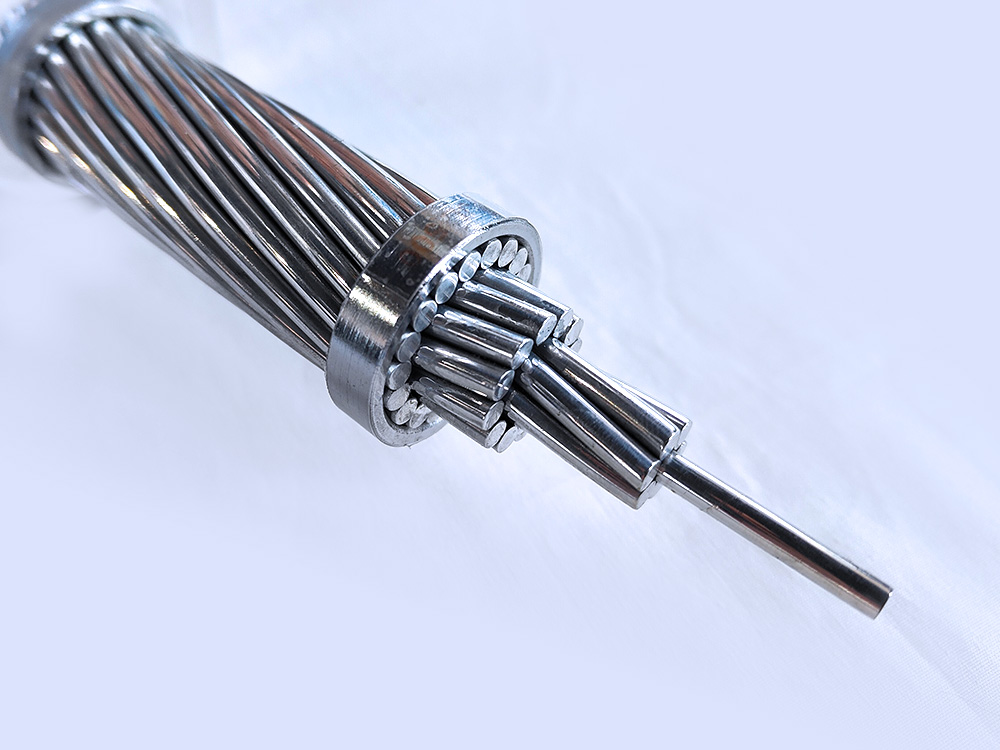

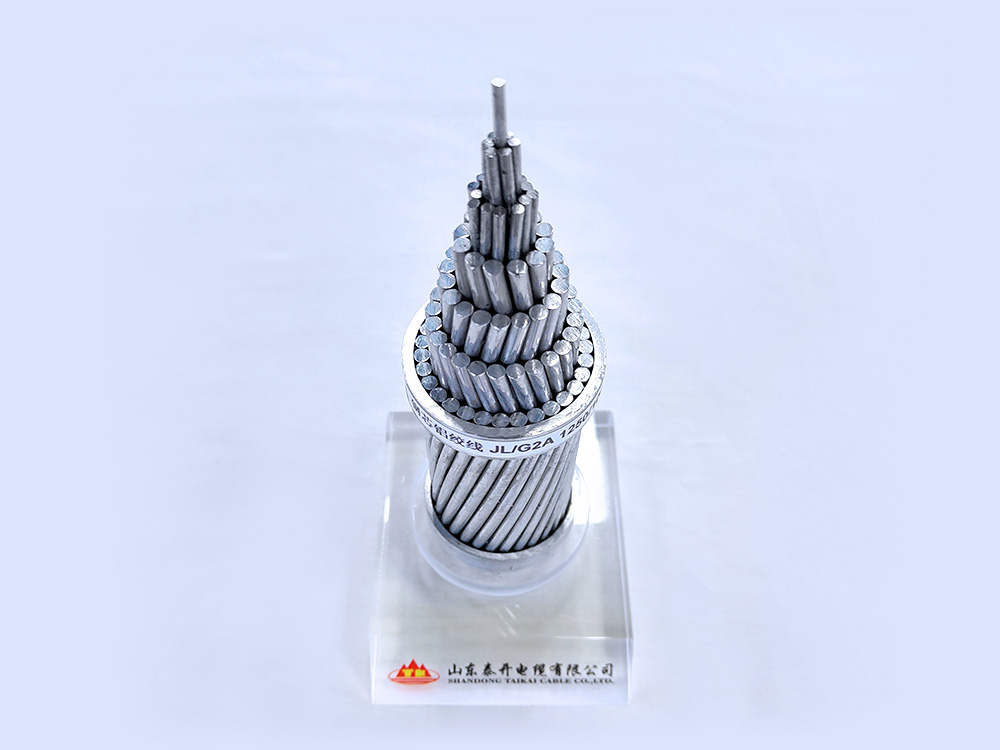

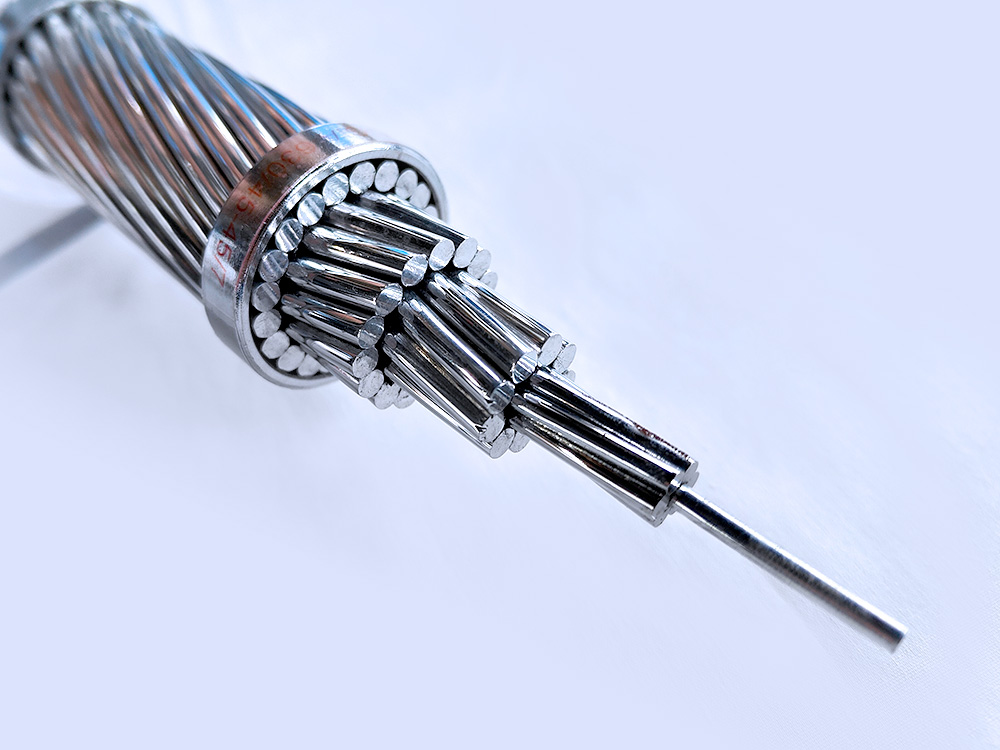

裸電線是電線電纜中的一大類基本產品，如鋁絞線、鋼芯鋁絞線等,用于電力系統傳輸高壓電流、架空接地電氣設備內電氣連接及防雷裝置等方面。
二、執行標準
本產品執行GB/T 1179-2017。
三、使用特性
1、鋁合金絞線帶電性能優越，使用壽命長，抗氧化性好，適用于輸電、輸配電和固定電力線路的架空輸電電纜，管道埋地電纜、建筑裝修、照明電纜支架電纜和其他電力線路；
2、鋼芯鋁絞線強度高、導電性能好、耐腐蝕性強、抗風振性能好和施工方便等特點。廣泛應用于架空輸電線路、地下電纜和電力變壓器的連接線等場合；
3、鋁絞線具有良好的導電性、耐腐蝕性能，用于中小容量的電力輸送。
四、產品型號規格
1、產品型號
型號 | 名稱 |
JL | 鋁絞線 |
JLHA1、JLHA2、JLHA3、JLHA4 | 鋁合金絞線 |
JL/G1A、JL/G2A、JL/G3A | 鋼芯鋁絞線 |
2、產品規格
產品種類 | 鋁絞線 | 鋁合金絞線 | 鋼芯鋁絞線 |
截面/mm2 | 10～400 | 16～400 | 50/8～240/30 |
五、產品性能指標
1、導體直流電阻及拉斷力
標稱截面/ | 20℃時導體最大電阻/（Ω/km） | 拉斷力/N | ||
鋁 | JLHA1鋁合金 | 鋁 | JLHA1鋁合金 | |
16 | 1.7812 | 2.0695 | 3050 | 5220 |
25 | 1.1480 | 1.3339 | 4490 | 8110 |
35 | 0.8333 | 0.9529 | 6010 | 11350 |
50 | 0.5787 | 0.6635 | 8410 | 16300 |
70 | 0.4019 | 0.4748 | 11400 | 22070 |
95 | 0.3010 | 0.3497 | 15220 | 29970 |
120 | 0.2374 | 0.2899 | 20610 | 37480 |
150 | 0.1943 | 0.2229 | 24430 | 48740 |
185 | 0.1574 | 0.1818 | 30160 | 57910 |
240 | 0.1205 | 0.1393 | 38200 | 75590 |
300 | 0.0969 | 0.1119 | 49100 | 97320 |
400 | 0.0721 | 0.0838 | 64000 | 126000 |
標稱截面/ | 20℃時導體最大電阻/（Ω/km） | 拉斷力/N |
JL/G1A鋼芯鋁絞線 | JL/G1A鋼芯鋁絞線 | |
50/8 | 0.5946 | 16810 |
70/10 | 0.4217 | 23360 |
95/15 | 0.3059 | 34930 |
120/20 | 0.2496 | 42260 |
150/20 | 0.1981 | 46780 |
150/25 | 0.1940 | 53670 |
185/25 | 0.1543 | 59230 |
240/30 | 0.1181 | 75190 |
