一、產品用途
阻燃耐火電纜能夠在火焰燃燒情況下阻止火勢延電纜擴散并保持一定時間安全運行的電纜。本產品適用于額定電壓0.6/1kV輸配電線路中，供輸配電之用，產品主要應用于高層建筑、醫院、地鐵及重要的工礦企業等安全系數要求較高場所。
二、執行標準
本產品執行GB/T 12706.1-2020、GB/T 19666-2019。
三、使用特性
1、聚氯乙烯絕緣電纜正常運行時導體允許的長期最高溫度為70 ℃，短路時（最長持續時間不超過 5s），電纜導體允許的最高溫度為160 ℃；交聯聚乙烯絕緣電纜正常運行時導體允許的長期最高溫度為90℃，短路時（最長持續時間不超過5s），電纜導體允許的最高溫度為250℃；
2、電纜敷設溫度應不低于0℃；
3、電纜安裝時的彎曲要求：
1）單芯無鎧裝電纜最小彎曲半徑20D；
2）單芯鎧裝電纜最小彎曲半徑15D；
3）多芯無鎧裝電纜最小彎曲半徑15D；
4）多芯鎧裝電纜最小彎曲半徑12D。
注：D為電纜外徑
四、產品型號
型號 | 名稱 |

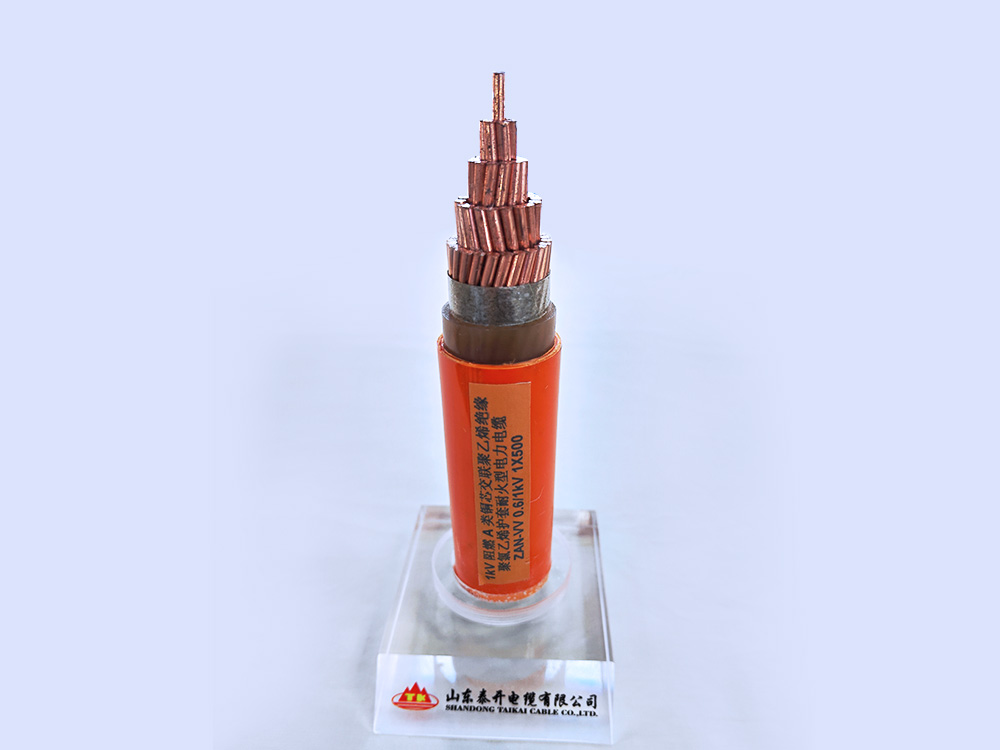

ZAN | 阻燃A類耐火 |
ZBN | 阻燃B類耐火 |
ZCN | 阻燃C類耐火 |
ZDN | 阻燃D類耐火 |
注：產品型號名稱在常規產品型號名稱前加上述描述。
2、產品規格
額定電壓U0/U kV | 0.6/1 |
截面積/mm2 | 15～500 |
五、產品性能指標
1、阻燃性能
代號 | 試樣非金屬材料體積L/m | 供火時間min | 合格指標 | 試驗方法 |
ZA | 7 | 40 | 試樣上的碳化范圍不應超過噴燈底邊以上2.5m | GB/T 18380.33 |
ZB | 3.5 | 40 | GB/T 18380.34 | |
ZC | 1.5 | 20 | GB/T 18380.35 | |
ZD | 0.5 | 20 | GB/T 18380.36 | |
ZD適用于外徑小于或等于12mm的電線電纜。 | ||||
2、耐火性能
代號 | 適用范圍 | 試驗時間 | 試驗電壓 | 合格指標 | 試驗方法 |
N | 0.6/1kV及以下電纜 | 90min供火+15min冷卻 | 額定電壓 | 2A熔斷器不斷、指示燈不熄滅 | GB/T 19216.21 |
