一、產品用途
本產品廣泛應用于額定電壓27.5kV及以下客運專線與高速鐵路等鐵路系統項目。使用范圍包含地下直埋、穿管、地下隧道、變電所電纜夾層或局部露天敷設等。
二、執行標準
本產品執行GB/T 28427-2012。
三、使用特性
1、電纜導體的最高額定工作溫度為90℃，短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃；
2、電纜敷設時環境溫度應不低于0℃；
3、安裝時電纜最小彎曲半徑15D，D為電纜外徑。
四、產品型號規格
1、產品型號
型號 | 名稱 |

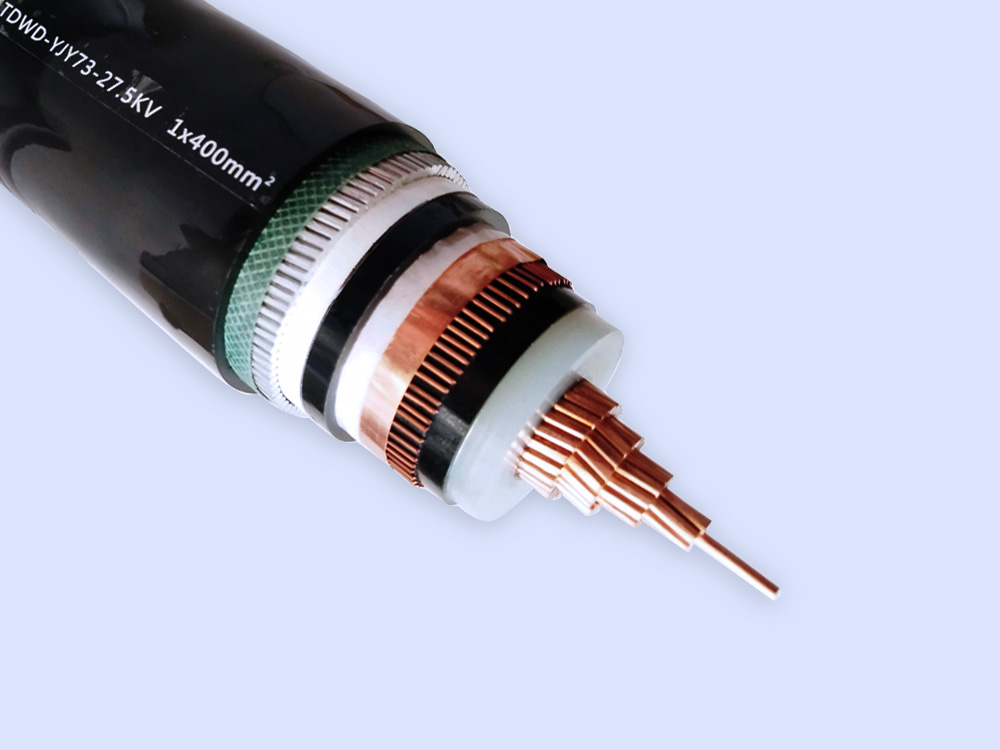

TDWD-YJY73 | 銅芯交聯聚乙烯絕緣鋁絲鎧裝無鹵低煙阻燃護套電力電纜 |
TDDD-YJY72 | 銅芯交聯聚乙烯絕緣鋁絲鎧裝低鹵低煙阻燃護套電力電纜 |
2、產品規格
額定電壓U0 kV | 27.5 |
截面/mm2 | 150～400 |
五、產品性能指標
1、導體直流電阻
標稱截面/mm2 | 20℃時導體最大電阻/（Ω/km） |
銅 | |
150 | 0.124 |
185 | 0.0991 |
240 | 0.0754 |
300 | 0.0601 |
400 | 0.0470 |
2、局部放電試驗
電纜額定電壓U0 kV | 27.5 | |
局部放電試驗 | 試驗電壓/kV | 48 |
靈敏度/pC | ≤10 | |
放電量/pC | ≤10 | |
3、電壓試驗
電纜額定電壓U0 kV | 27.5 | |
交流電 壓試驗 | 試驗電壓/kV | 97 |
持續時間/min | 5 | |
性能要求 | 絕緣無擊穿 | |
