一、產品概述

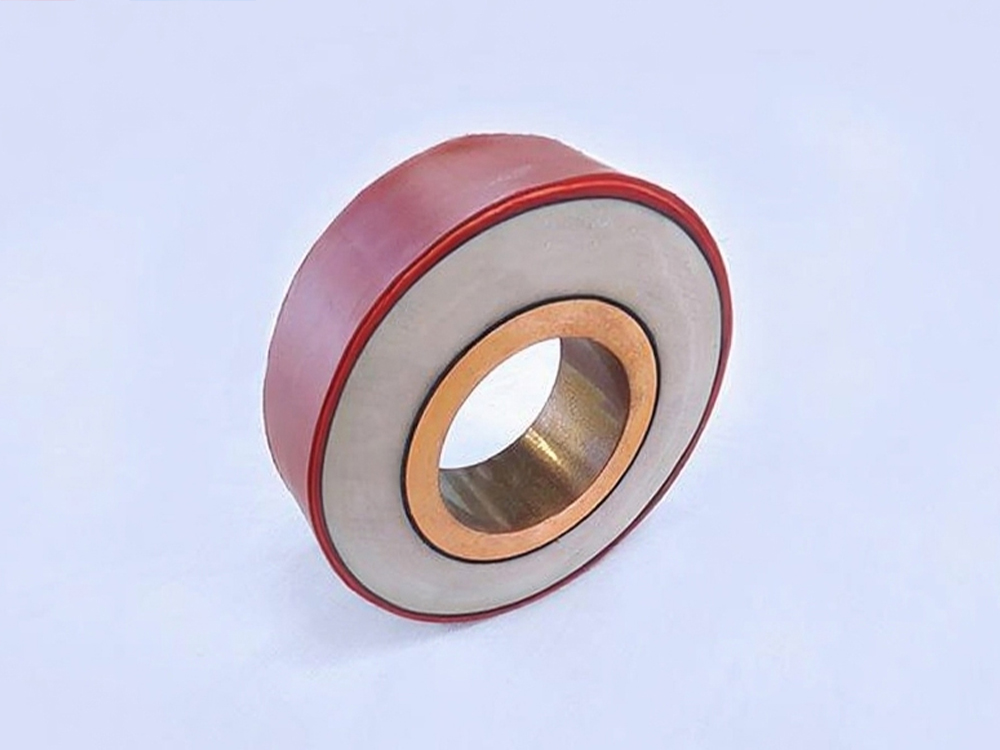

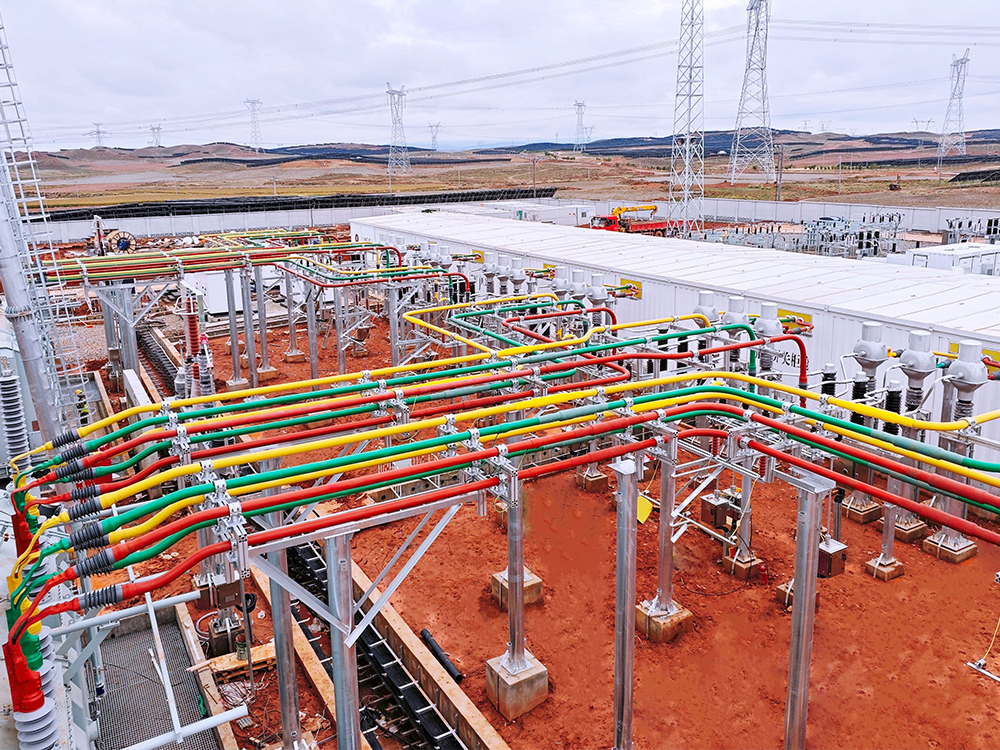

復合絕緣屏蔽母線以空心管狀導體做為載流介質，采用類似電纜生產的三層共擠技術，在管狀導體外面包覆三層高分子材料，即內屏蔽層、絕緣層、外屏蔽層，以實現管狀導體的對地及相間的全絕緣。
二、執行標準
本產品執行Q/GDW 11646、DL/T 1658。
三、使用特性
1、載流量大，機械強度高，許用應力大；
2、集膚效應系數低，Kf≤ 1，交流電阻小，功率損耗是同等截面矩形母線的 1/4；
3、散熱性好，溫升低，使用壽命長；
4、主絕緣材料采用進口三元乙丙橡膠，有著優異的耐老化性、耐候性，其穩定的電氣性能和機械性能，保證其使用壽命大于 30 年；
5、由于其全絕緣性能，相間距及對地距離小，節約土地資源，可防止人畜、高空墜物造成的短路，安全性能大大提高；
6.、其結構簡單，安裝簡便，基建造價低，后期基本不需要維護。
四、產品型號
TK-G G M -ETY 型：銅導體乙丙橡膠絕緣、聚乙烯護套復合屏蔽絕緣母線
五、產品新能指標
10kV復合屏蔽絕緣母線
額定電流 | 1min工頻耐壓 | 熱穩定電流（4s） | 動穩定電流峰值 | 標準彎曲半徑 | 溫升 | 母線跨距 |
1600A | 55kV | 40kA | 100kA | ≤360mm | ≤50k | 6-8m |
2000A | ||||||
2500A | 50kA | 125kA | ||||
3150A | ||||||
4000A | 63kA | 160kA | ≤600mm | |||
5000A | ||||||
6300A | ||||||
8000A | 80kA | 200kA |
35kV復合屏蔽絕緣母線
額定電流 | 1min工頻耐壓 | 熱穩定電流（4s） | 動穩定電流峰值 | 標準彎曲半徑 | 溫升 | 母線跨距 |
1600A | 95kV | 40kA | 100kA | ≤360mm | ≤50k | 6-8m |
2000A | ||||||
2500A | 50kA | 125kA | ||||
3150A | ||||||
4000A | 63kA | 160kA | ≤600mm | |||
5000A | ||||||
6300A | ||||||
8000A | 80kA | 200kA |
